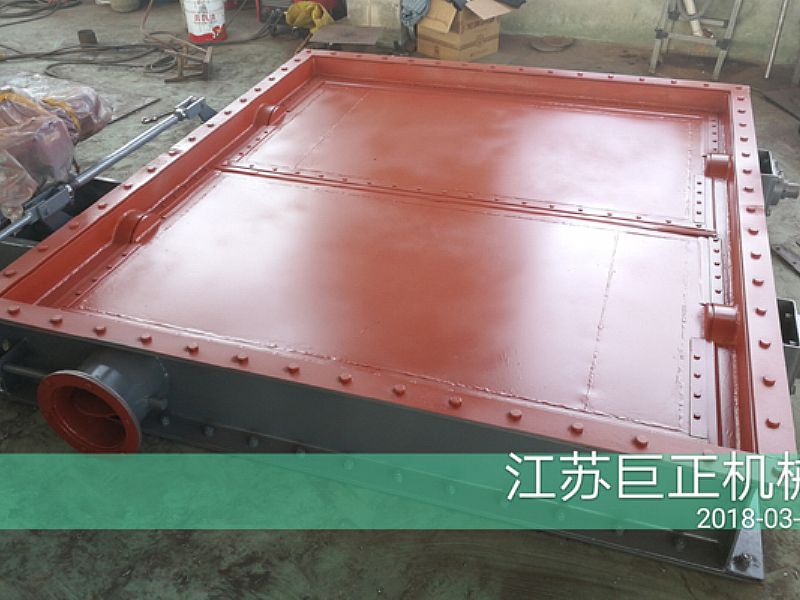

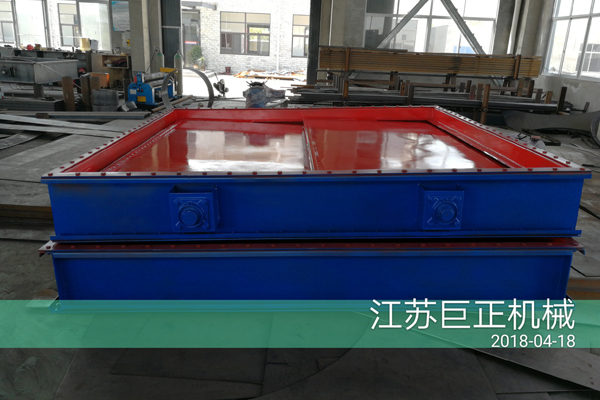

一(yi). 產(chan)品概述(shu) 調(diao)(diao)節(jie)(jie)擋板(ban)風(feng)門(men)是火(huo)力發電廠(chang)鍋爐機組煙(yan)(yan)、風(feng)道(dao)(dao)(dao)系(xi)統(tong)中(zhong)(zhong)(zhong)的(de)重要設備之(zhi)一(yi)，它用于煙(yan)(yan)、風(feng)道(dao)(dao)(dao)系(xi)統(tong)中(zhong)(zhong)(zhong)調(diao)(diao)節(jie)(jie)介質(zhi)流(liu)量，在(zai)擋板(ban)轉動90°行(xing)程(cheng)內(nei)(nei)的(de)不同開啟位置通過(guo)不同的(de)介質(zhi)流(liu)量以達到調(diao)(diao)節(jie)(jie)流(liu)量的(de)目的(de)。在(zai)鍋爐煙(yan)(yan)、風(feng)系(xi)統(tong)中(zhong)(zhong)(zhong)作調(diao)(diao)節(jie)(jie)一(yi)、二次(ci)風(feng)比例及磨(mo)煤(mei)機熱(re)風(feng)溫度。一(yi)般布置在(zai)磨(mo)煤(mei)機入口前冷熱(re)一(yi)次(ci)風(feng)道(dao)(dao)(dao)中(zhong)(zhong)(zhong)，也可用于帶(dai)微(wei)量灰粒的(de)煙(yan)(yan)道(dao)(dao)(dao)中(zhong)(zhong)(zhong)調(diao)(diao)節(jie)(jie)煙(yan)(yan)氣流(liu)量，如(ru)再循環煙(yan)(yan)氣管路等。 百(bai)葉窗(chuang)式調(diao)(diao)節(jie)(jie)擋板(ban)風(feng)門(men)引進國外技(ji)術生產(chan)，適用于冷熱(re)風(feng)道(dao)(dao)(dao)，當擋板(ban)在(zai)90℃行(xing)程(cheng)內(nei)(nei)開度變化時(shi)，通過(guo)管路中(zhong)(zhong)(zhong)的(de)工質(zhi)流(liu)量和壓(ya)頭也相應呈線性改變，風(feng)門(men)的(de)線性調(diao)(diao)節(jie)(jie)特性優良(liang)，運行(xing)穩(wen)定可靠。
二. 性能特(te)點 1. 調節風門擋板葉片在90°角行程范圍(wei)內轉動，全行程啟(qi)閉(bi)時間通常≤50S（也可根據用戶(hu)要(yao)求選定）。
2. 調節風門結構(gou)為百葉窗擋板式結構(gou)，外部設計有連桿機構(gou)，使數個(ge)葉片同時開啟或關閉。
3. 擋板(ban)葉(xie)片采用機翼形(xing)結構，剛(gang)性好(hao)，強度高，阻力(li)小(xiao)。
4. 數個擋板葉片轉動呈“八”形相(xiang)對方向開啟或關(guan)閉(bi)，開度和流量呈線性調節。
5. 調(diao)節風(feng)(feng)門的(de)驅(qu)動(dong)(dong)方(fang)式(shi)(shi)(shi)通常為電動(dong)(dong)驅(qu)動(dong)(dong)方(fang)式(shi)(shi)(shi)。閥門電動(dong)(dong)裝置(zhi)與(yu)風(feng)(feng)門的(de)安裝形式(shi)(shi)(shi)分為：直聯式(shi)(shi)(shi)、曲(qu)柄支座（就(jiu)地或遠(yuan)方(fang)）二種安裝方(fang)式(shi)(shi)(shi)。
6. 閥門(men)電動裝(zhuang)(zhuang)(zhuang)置(zhi)通(tong)常選用機電一體化產品，帶4-20mA模(mo)擬量輸入(ru)、輸出迅(xun)號，并具有力矩保護和(he)限(xian)位開關(guan)，可就地或遠方控(kong)制(zhi)操作，電動裝(zhuang)(zhuang)(zhuang)置(zhi)還(huan)具有手、電動切換功(gong)能(neng)以備安裝(zhuang)(zhuang)(zhuang)調試、檢修時使(shi)用。
7. 調(diao)節風門與管道(dao)的連接(jie)(jie)(jie)方(fang)式(shi)(shi)：法蘭、螺栓連接(jie)(jie)(jie)；法蘭焊(han)連接(jie)(jie)(jie)或管道(dao)直(zhi)接(jie)(jie)(jie)插入式(shi)(shi)焊(han)接(jie)(jie)(jie)三種(zhong)連接(jie)(jie)(jie)方(fang)式(shi)(shi)。
三. 技術參數
1. 產品型號：TG-W×H×L；
2. 適(shi)用介質(zhi)：冷、熱(re)風、煙(yan)氣(qi)或含粉乏(fa)氣(qi)；
3. 設計耐溫：≤400℃；
4. 設計承(cheng)壓能(neng)力：0.35MPa;
5. 調節(jie)性能：開度和流量呈線性調節(jie)；
6. 驅(qu)動方式：通常為(wei)電動執行機構(gou)；
7. 電源和控制(zhi)要求：可由用戶(hu)選定。
四. 供貨范(fan)圍
包括風(feng)門(men)本體(ti)、電動(dong)執行(xing)機構和其它附件。
五. 訂貨(huo)須知
1. 提供管(guan)道(dao)截面尺(chi)寸及管(guan)道(dao)的(de)安裝位置（水平管(guan)道(dao)或立式(shi)管(guan)道(dao)）。
2. 啟閉時間：≤60s（可(ke)由(you)用(yong)戶選(xuan)定）。
3. 流通介質(zhi)、工作(zuo)壓力(li)上(shang)限(xian)、工作(zuo)溫度上(shang)限(xian)。
4. 連(lian)接(jie)方式：法(fa)蘭螺栓連(lian)接(jie)或(huo)法(fa)蘭平面對焊連(lian)接(jie)。
5. 操(cao)作要求(qiu)：電動(dong)或手動(dong)。
6. 風門在(zai)管道中的用途及位(wei)置。
7. 訂貨前供方提供安(an)裝總(zong)圖給需方確認。
